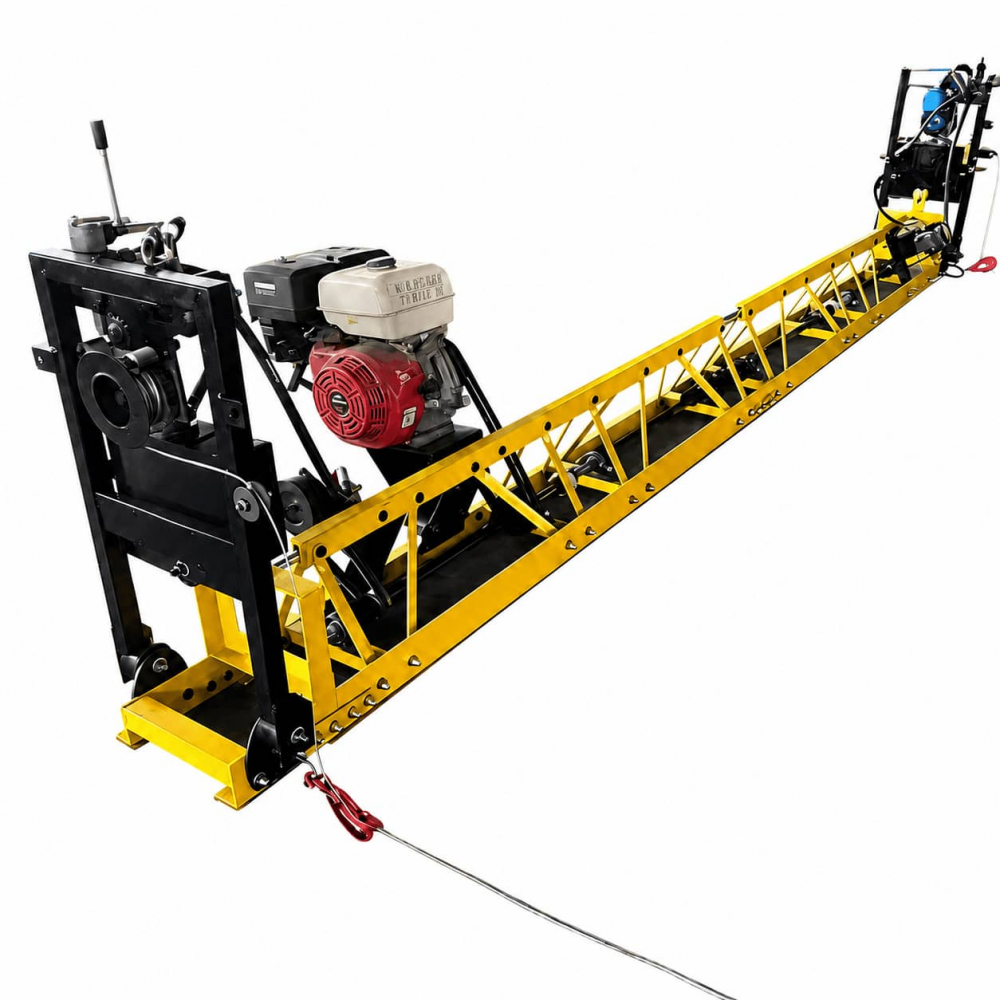

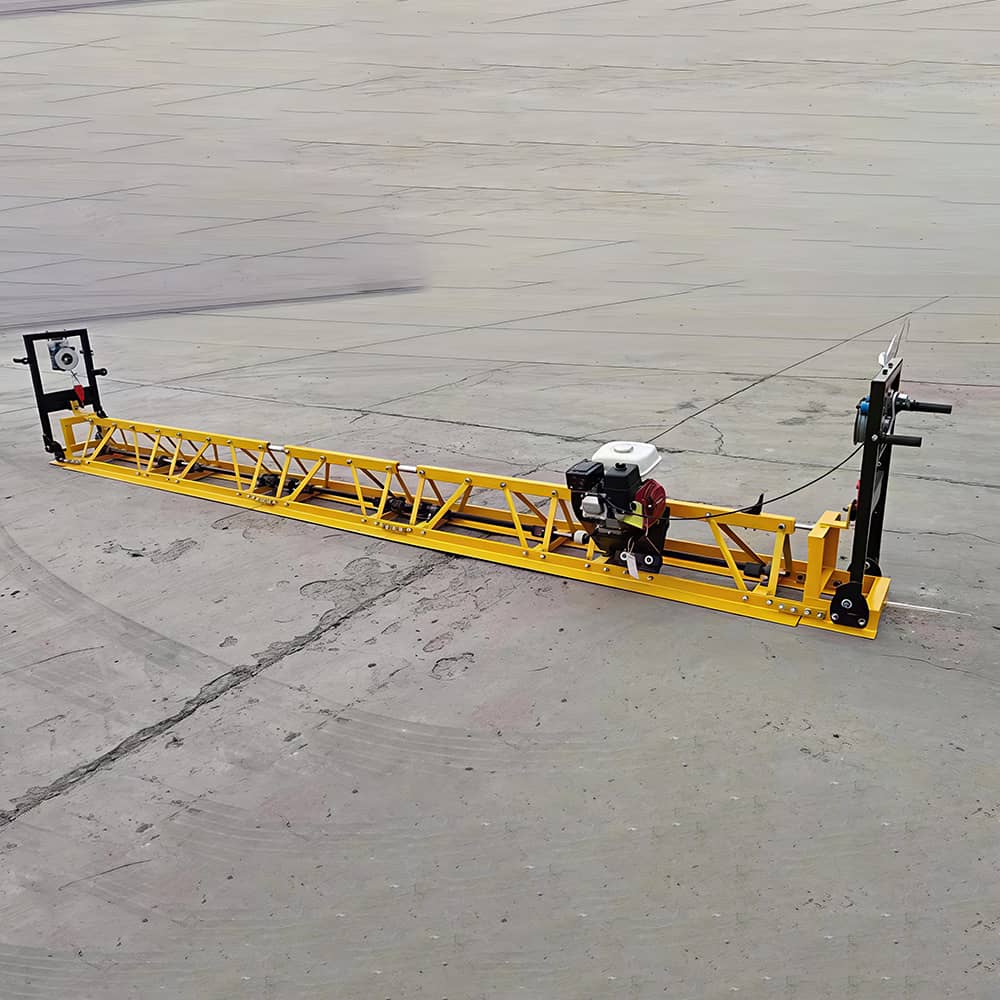

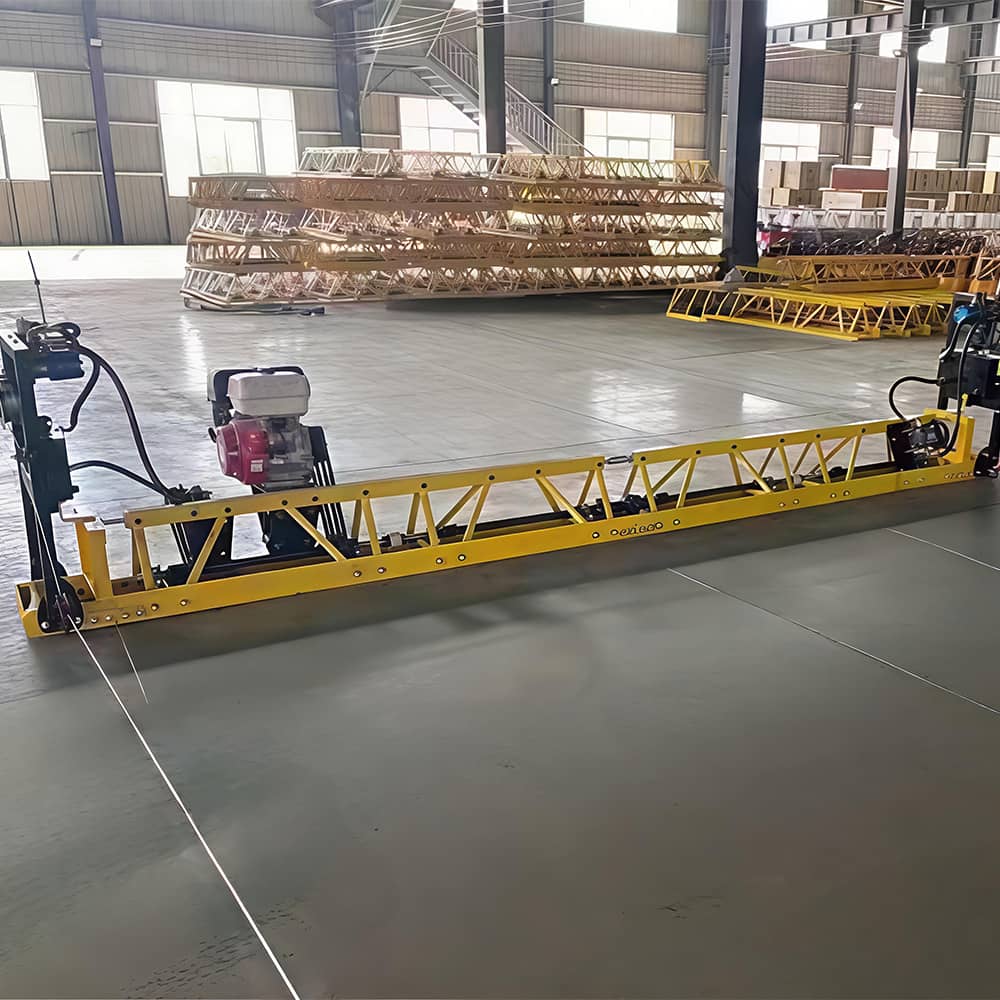

Стальная секционная виброрейка ZDL-500 длиной 9 м предназначена для выравнивания и виброуплотнения бетонных смесей подвижностью П2 - П3 (осадка конуса 5 - 15 см) при строительстве дорог, парковок, промышленных площадок, мостов, взлетно-посадочных полос аэродромов и других крупных бетонных покрытий.
Жёсткая модульная конструкция из стальных секций обеспечивает стабильную геометрию рейки во время работы. Масса одного погонного метра секции составляет около 37 кг, благодаря чему конструкция устойчиво работает с малоподвижными бетонными смесями. Виброрейка комплектуется бензиновым двигателем Honda GX270 с запасом мощности для работы секционной конструкции.
По данным производителя, частота вибрации составляет 75 Гц (4500 кол./мин), максимальная толщина укладываемого слоя бетона — 260 мм, рабочая скорость перемещения виброрейки — 8 - 10 м/мин.
Конструкция и комплектация ZDL-500 9 м
Рабочая часть виброрейки собирается из отдельных стальных секций. Модульная конструкция позволяет изменять рабочую длину рейки в зависимости от ширины бетонируемого участка.
- Рабочая длина в данной комплектации: 9 м;
- Материал секций: сталь;
- Масса секций: 37 кг/пог. м;

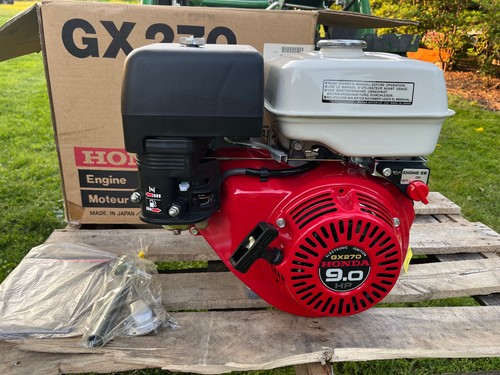

- Двигатель: Honda GX270;
- Мощность двигателя: 6,6 кВт;
- Частота вибрации: 75 Гц (4500 кол./мин);
- Максимальная толщина укладываемого слоя: 260 мм;
- Скорость перемещения: 8–10 м/мин;

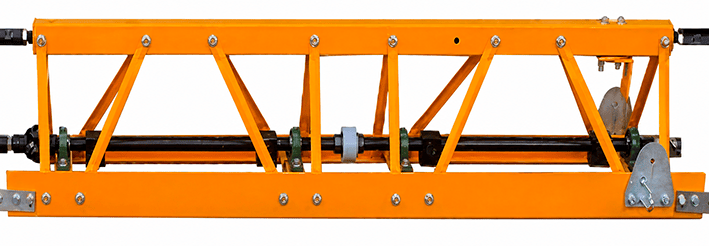

- Секции в комплекте: головная 2 м + промежуточная (2 м +2 м +2 м) + конечная 1 м;
- Тип конструкции: модульная секционная;
- Перемещение рейки: при помощи боковых лебёдок;
- Сборка и обслуживание: конструкция собирается, разбирается и очищается при помощи стандартного ручного инструмента.

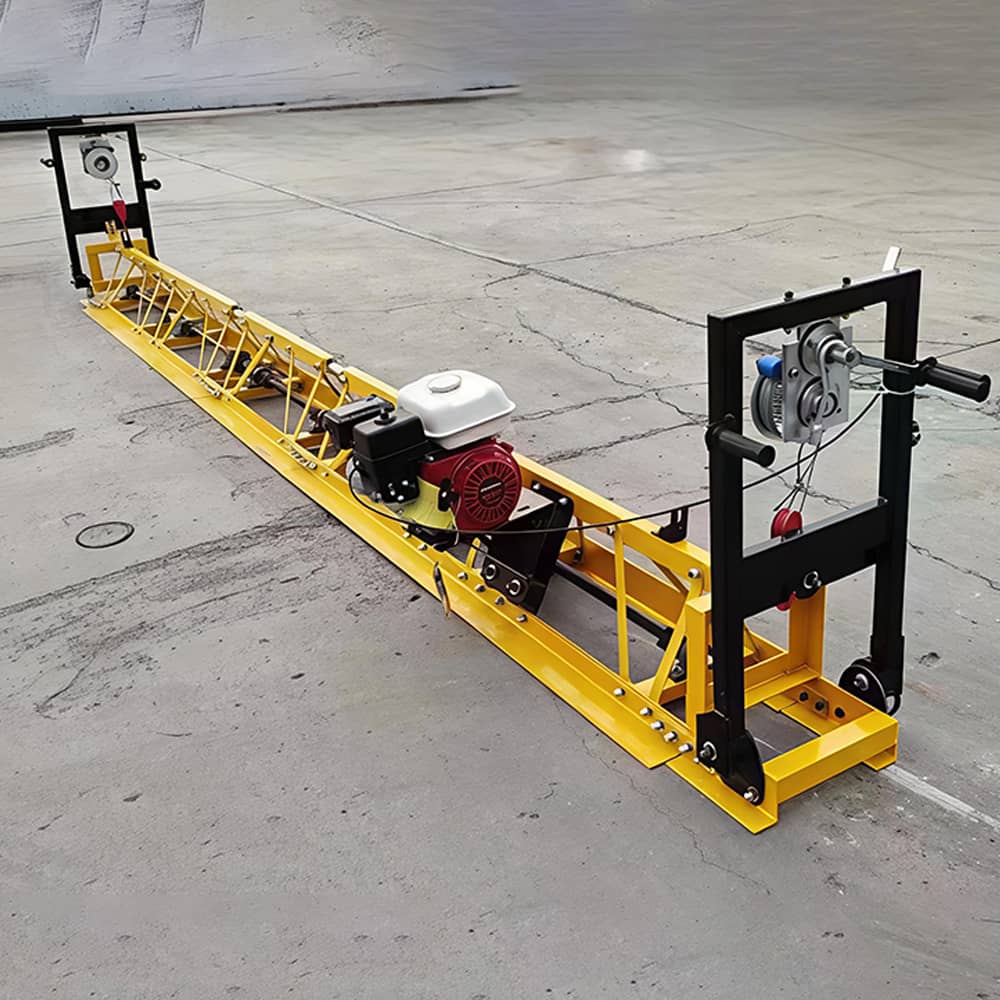

Эксцентриковый механизм со смещённым центром тяжести обеспечивает равномерную передачу вибрационных колебаний по длине конструкции. Концевая и приводная стойки оснащены лебёдками для равномерного перемещения виброрейки по рабочей поверхности.
👉 Конструкция ZDL-500 рассчитана на интенсивную эксплуатацию при устройстве дорожных и промышленных бетонных покрытий. Другие модели и варианты рабочей длины представлены в разделе секционных виброреек.
